Siemens Process Simulate PSZX Viewer

Was diese Anwendung löst

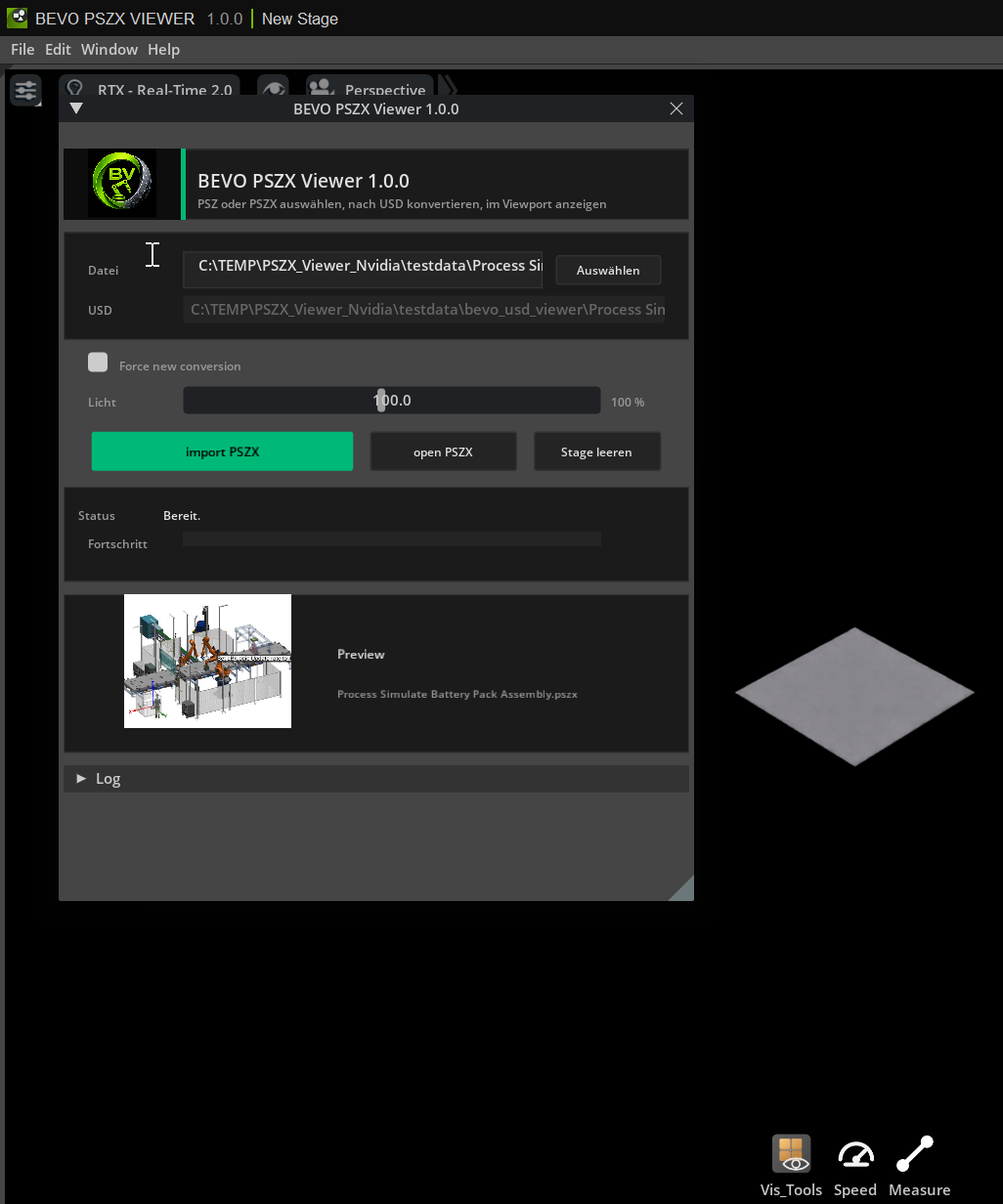

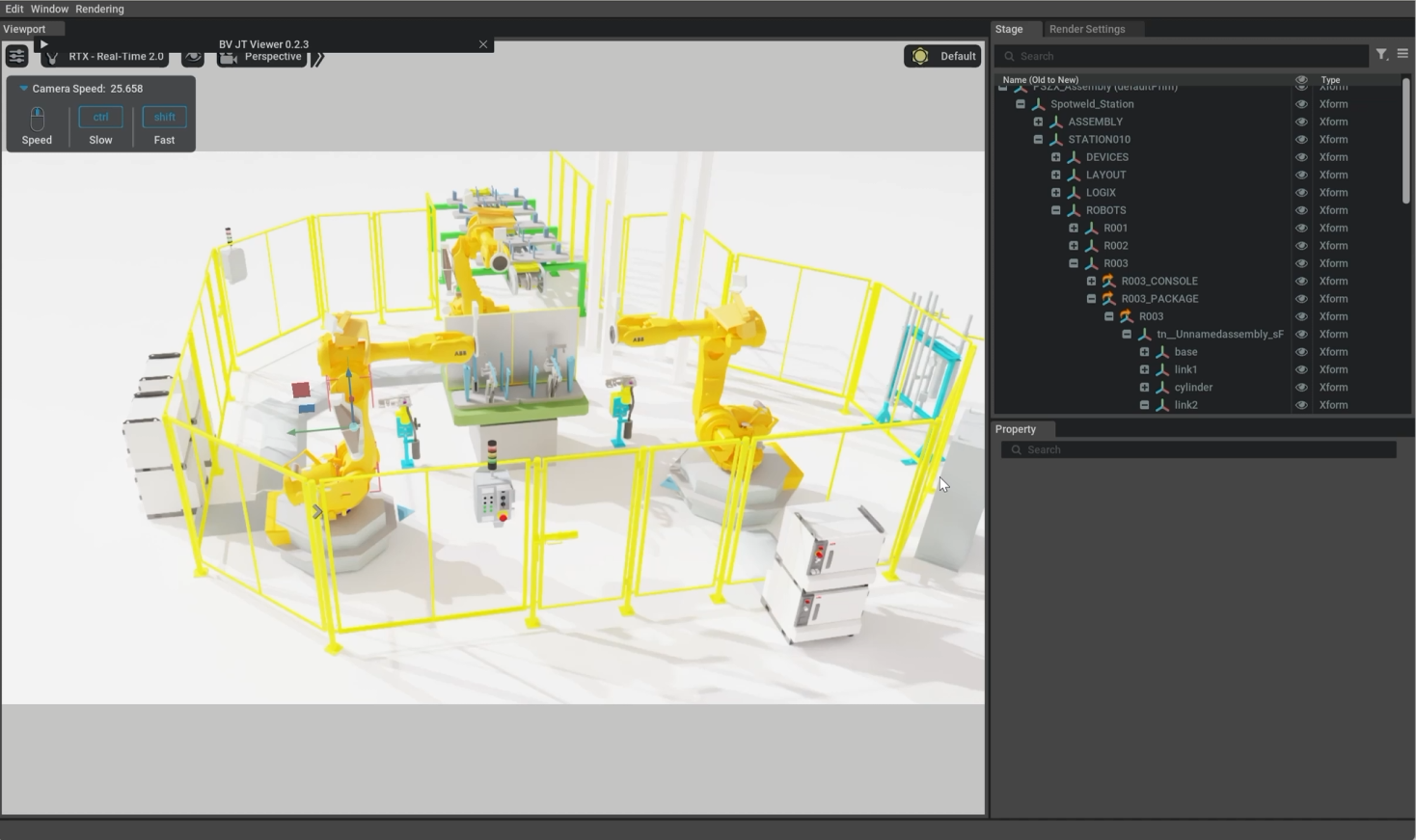

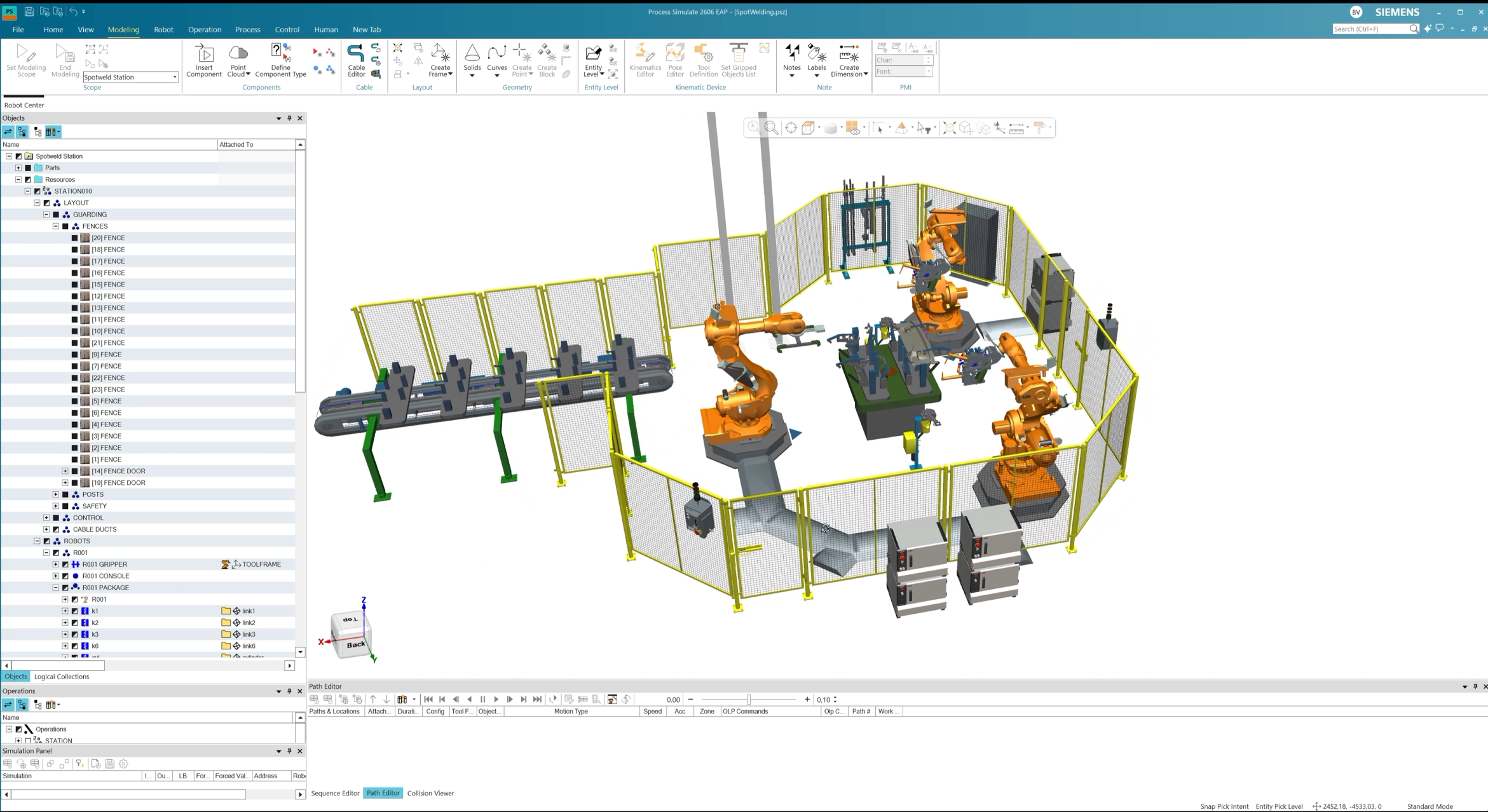

Process-Simulate-Zellen (PSZ/PSZX) lassen sich normalerweise nur an einem Arbeitsplatz mit teurer Process-Simulate-Lizenz öffnen. Wer eine Zelle lediglich betrachten, prüfen oder vermessen möchte — Vertrieb, Engineering, Einkauf, Projektleitung, Kunden oder Kollegen ohne PS-Arbeitsplatz — hatte bisher keine einfache Lösung. Der BEVO PSZX Viewer ist eine eigenständige Windows-Anwendung auf Basis von NVIDIA Kit und OpenUSD. Er öffnet eine PSZ/PSZX-Zelle direkt: Die JT-Bauteile werden entpackt, nach USD konvertiert und zur vollständigen Baugruppe zusammengesetzt. Jedes Bauteil steht exakt an seiner Weltposition aus Process Simulate. Die Zelle lässt sich in Echtzeit betrachten, drehen, aus- und einblenden sowie vermessen — ohne Installation und ohne Process Simulate. Wichtig — Grenzen des Pakets: Die Betriebsmittel werden STATISCH dargestellt. Sie stehen an ihren Plätzen, aber OHNE Kinematik — keine bewegten Achsen, keine Roboter- oder Ablaufbewegungen, keine Simulation. Das Paket ist zum BETRACHTEN, PRÜFEN und MESSEN gedacht, nicht zum Simulieren oder Ändern von Abläufen.

Funktionen

• PSZ/PSZX-Zellen laden: JT-Bauteile entpacken, nach USD konvertieren und zur Baugruppe zusammensetzen
• Alle Bauteile stehen exakt an ihren originalen Weltkoordinaten
• Einzelne .jt-Dateien lassen sich ebenfalls direkt laden
• Erneutes Öffnen ohne Neukonvertierung („open PSZX“); eine Neukonvertierung kann erzwungen werden
• Sichtbarkeitswerkzeuge: Auswahl/Teilbaum ein- und ausblenden, alles einblenden, nach Namensmuster ausblenden
• Messwerkzeug (NVIDIA Measure Tool): Punkt-, Kanten- und Flächenmessung
• Kamerageschwindigkeit in Stufen — für kleine wie für sehr große Zellen
• RTX-Echtzeit-Rendering auf Basis von NVIDIA Kit 110.3 und OpenUSD
• Läuft vollständig offline — keine Netzwerk- oder Registry-Verbindung nötig
• Portabel: entpacken und starten; keine Installation, keine Administratorrechte
• GRENZEN:
• Statische Visualisierung ohne Kinematik — keine bewegten Achsen, keine Simulation
• Zum Betrachten, Prüfen und Messen gedacht — nicht zum Simulieren oder Ändern von Abläufen

Installation

ZIP vollständig entpacken — ein Ordner mit Schreibrechten genügt. Keine Installation, keine Administratorrechte.
